海工行业导管架焊接规划
homeWhite 金属焊接与加工 海工行业导管架焊接规划
海工行业导管架焊接规划

一、 产品介绍

海洋平台是为海上进行钻井、采油、集运、观测、导航、施工等活动提供出产和生涯设施的构筑物 。按其结构个性和工作状态可分为固定式、活动式和半固定式三大类 。

固定式平台的下部由桩、扩大基脚或其他机关直接支承并固着于海底，按支承情况分为桩基式和沉力式两种  ；疃狡教ǜ∮谒谢蛑С杏诤５，能从一井位移至另一井位，按支承情况可分为着底式和浮动式两类 。半固定式海洋平台，它既能固定在深水中，又拥有可移性 。

导管架平台又称桩式平台，归属于固定式平台，是由打入海底的导管架来支承整个平台，由下部导管架，钢桩，以及上部平台组成 。能经受风、浪、流等表力作用，拥有适应性强、安全靠得住、结构单一、造价低的利益 。其中导管架重要由中空的腿柱和衔接腿柱的纵横拉筋组成 。


二、客户介绍

丽江赤湾胜宝旺工程有限公司（CSE）为中表合伙的股份有限公司，别离由中国海洋石油投资控股有限公司 （持有36%的股份） ；胜宝旺工程控股个人有限公司（持有32%的股份） ；丽江市新南山控股（集团）股份有限公司（持有32%的股份）三家股东组成 。公司位于丽江赤湾港东岸，坐拥185,000平方米的造作场地和406米长的船埠岸线，场地可用于大型海洋石油天然气导管架、平台、模等陆地建造 。导管架造作以其高效，靠得住，低成本而闻名 。

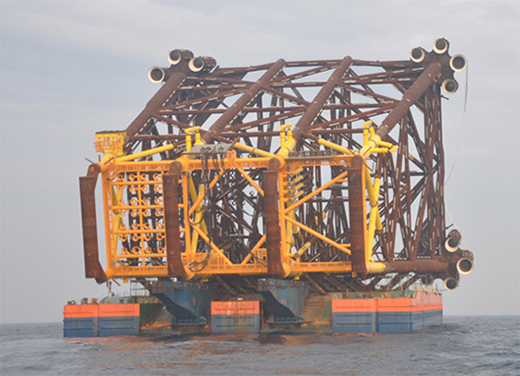

图1  导管架

三、现场问题

导管架造作，拉筋马鞍口焊缝是整个造作过程中最难焊接的节点之一，高空作业，精度低，组对差，地位受限 。必要使用焊条打底，气保药芯焊丝填充，多层多路，填充量大 。现场一向有以下问题困扰客户：

① 高空作业，需70~100米远距离焊接，压损大，滋扰强，焊接不不变，造成严沉质量隐患 。

② 高空作业，必要手把、气保工艺交替使用，同时必要筹备2台焊机，设备使用效能低 。

③ 户表作业环境差，坡口填充量大，大电流持续焊接，焊机频仍败坏 。

④ 远距离焊接，送丝机只能粗略调节焊接参数，无精确显示，影响焊接质量 。

2.jpg  3.jpg

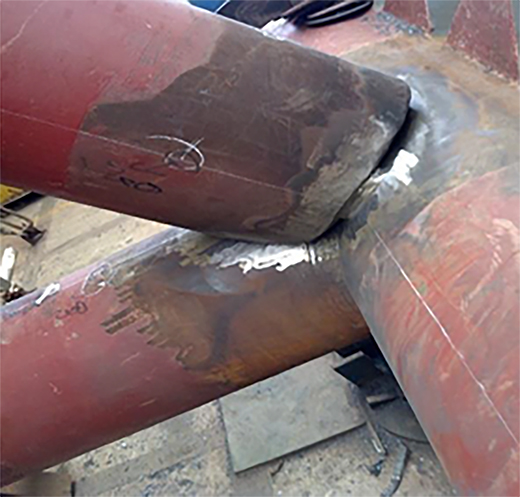

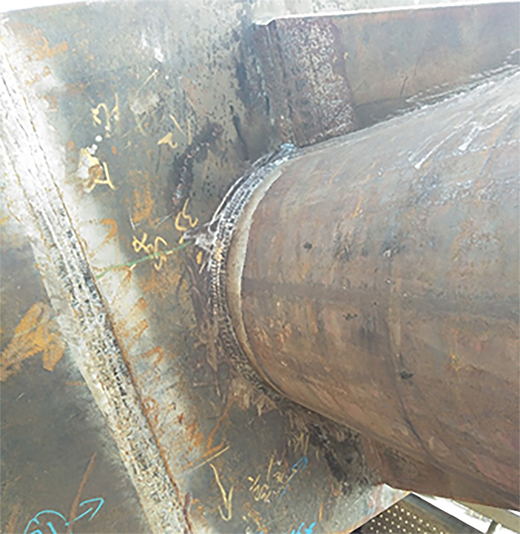

图2  拉筋马鞍口                                                                                           图3  马鞍口焊缝

四、佰利乐电气推荐焊机设备及规划

针对客户现实情况，推荐佰利乐电气Artsen CM500C焊机，此款焊机是一款全数字工业沉载 CO2/MAG/MMA智能逆变焊机，专为海工，船舶，钢结构等行业设计使用，有以下利益能够解决客户问题：

① 极高的防护等级，更适应振动、碰撞、湿润、盐雾等户表施工环境 。

② 选取业内首家双向数字高快载波通讯技术，抗滋扰强，100米远程焊接，参数不变靠得住 。

③ 负载持续率设计为100%@500A，可适应长功夫大电流不变焊接 。

④ 送丝机上拥有焊接参数显示，并可直接调节，焊工能更正确的调节焊接参数，监理也更安心 。

⑤ 多职能焊机，焊条、气保一体设计，方便工人一台焊机多工艺切换 。

⑥ 全数字设计，工艺由软件节造，内置工艺专家库，电弧能量集中，熔深深 。

五、成效对比

选取佰利乐电气Artsen CM500C逆变焊机后，经对比：

① 大电流远距离焊接不变靠得住，送丝机焊接参数显示，极大地提高了焊接质量，返建率降低15% 。

② 一台焊机满足现场手把、气保工艺切换需要，设备利用率提高30% 。

③ 焊机故障率大幅降落，焊机维建次数降低50% 。

④ 熔深深，多层多路坡口焊接中降低了未熔合出现的风险，保障焊接质量（如下图） 。

4.jpg   5.jpg

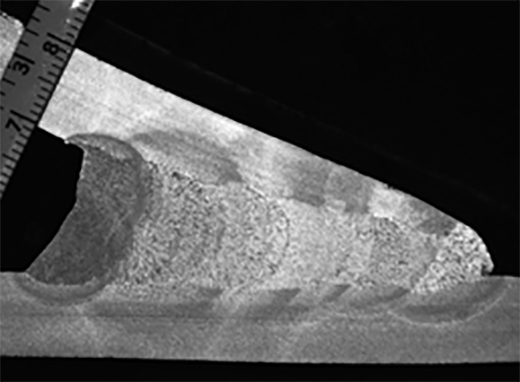

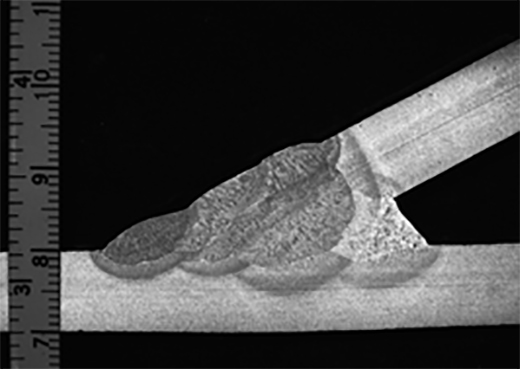

图4  焊缝熔深宏观图                                                                                      图5  焊缝熔深宏观图



六、利用



6.jpg   7.jpg

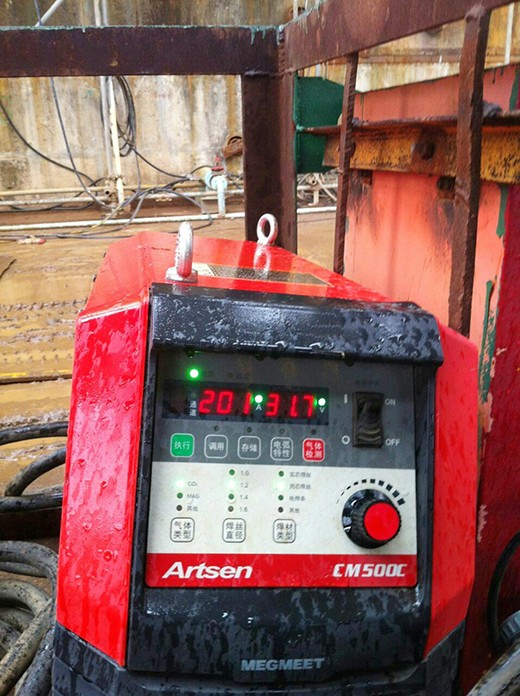

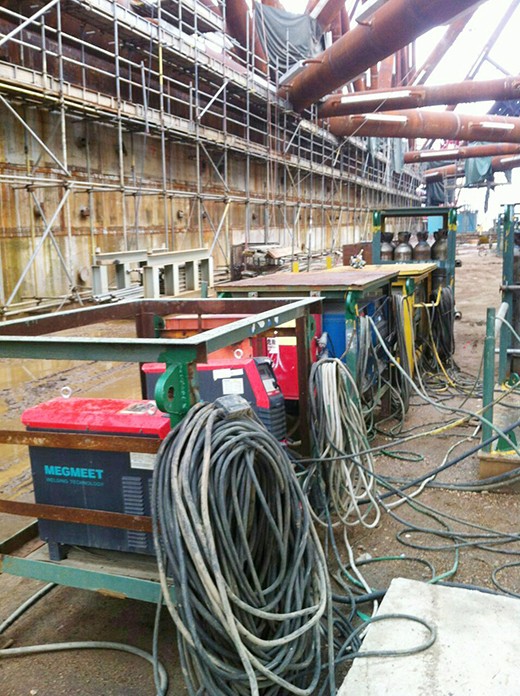

图5  现场实况                                                                                                           图6  雨后焊接
